在快充技术日益普及的今天，大容量、高功率的移动电源成为许多用户，尤其是数码爱好者和差旅人士的刚需。倍思（Baseus）推出的这款65W USB PD快充、30000mAh容量的移动电源，以其强大的输出能力和超大容量备受关注。本次拆解报告将深入其内部，从结构设计、核心元器件、安全防护等方面，全面解析这款“性能怪兽”的硬件构成与工艺水准。
一、 外观设计与初步印象

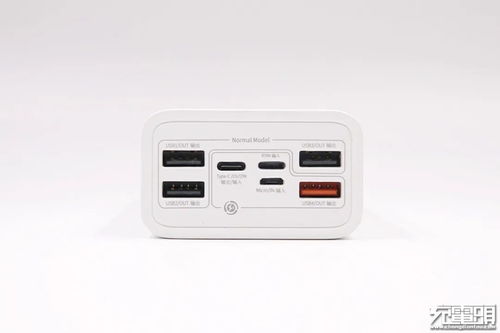

在拆解前，该移动电源给人的第一印象是“扎实”。外壳采用阻燃PC材质，表面有细磨砂处理，手感良好且防滑。整体设计简约，正面仅有一个数显屏和倍思Logo。数显屏可精确显示剩余电量百分比，实用性很强。接口配置颇为豪华：两个USB-A输出口、一个USB-C输入/输出口以及一个Micro-USB输入口（兼容旧设备）。USB-C口支持最高65W的PD输入与输出，是整机的核心快充通道。
二、 拆解过程与内部结构
- 外壳拆卸：外壳采用卡扣结合少量胶水的固定方式，需要一定的技巧和工具才能无损打开。打开后可见内部结构紧凑有序，电芯与电路板被灰色金属支架牢牢固定和保护，提升了整体结构强度与散热能力。
- 电芯组：作为能量的核心，内部采用了6颗单颗容量为5000mAh的锂离子电芯，通过两并三串（2P3S）的方式组合，标称总容量为30000mAh（3.7V），额定能量达到111Wh，符合民航携带标准（不超过100Wh需申报，160Wh以内一般可获批准携带，具体以航空公司规定为准）。电芯来自国内知名品牌，表面有绝缘保护和温度监测探头，确保安全。
- 主板电路解析：这是技术精华所在。主板采用双面板设计，布局工整，焊点饱满。核心部件包括：
- 主控芯片：采用了业内知名的一体化快充解决方案，如南芯、智融或英集芯的芯片。该芯片集成了升降压控制和协议识别，负责管理整个移动电源的充放电逻辑、电量计算以及多口输出时的功率智能分配。
- 协议芯片：专门用于识别USB PD、QC、AFC、FCP、SCP等多种快充协议。这使得USB-C口和USB-A口都能广泛兼容市面上主流的快充手机、笔记本（如MacBook、部分轻薄本）、Switch等设备。
- 升降压电路与MOS管：由于电芯组电压（3串，约11.1V）与输入输出所需电压（5V、9V、12V、15V、20V等）不同，需要高效的同步升降压电路进行转换。这部分由电感、电容和多个高性能的MOS管组成，是实现65W高功率输出的关键，其用料和设计直接关系到转换效率和发热控制。
- 保护措施：板上清晰可见电池保护芯片、保险丝、热敏电阻和多颗固态电容。构成了过充、过放、过流、短路、过温等多重保护电路，安全设计到位。
三、 性能与安全特性
通过拆解可以看出，倍思这款移动电源在设计上力求平衡性能、安全与便携：
- 性能强劲：65W PD输出足以满足多数轻薄笔记本电脑的快充需求，实现“一宝多用”。多口输出时能智能分配功率（如C口45W+A口18W），实用性高。
- 用料扎实：内部结构稳固，电芯和关键元器件来自可靠供应商，电容、电感等被动元件品质可见。
- 安全防护周全：从电芯的物理固定、绝缘处理，到电路板上的多重电子保护，再到外壳的阻燃材质，形成了多层次的安全防线。
- 散热考虑：金属支架不仅起固定作用，也辅助将电路板尤其是升降压部分的热量传导至外壳，配合外壳的散热设计，有助于高功率下的稳定运行。
四、 结论
倍思65W 30000mAh移动电源是一款内部做工扎实、设计成熟的产品。它并非简单堆砌参数，而是在高功率输出、大容量、多设备兼容及安全性之间取得了良好的平衡。拆解揭示其内部规整的布局和可靠的元器件选用，体现了品牌在消费类电源产品上的研发与制造实力。对于需要同时为笔记本、手机、平板等多设备大功率补电的用户而言，这是一款值得考虑的旗舰级移动电源解决方案。
（注：本报告基于实物拆解分析，旨在展示产品内部设计与用料。拆解会导致产品失去保修，非专业人士请勿模仿。）
